Zeitmessung bei Stadionwettbewerben

Zwei Zielfotoanlagen Finish Lynx mit Schallwandler zur automatischen Auslösung der Anlage auf Startschuss, mit Lichtschrankenanschluss zur Darstellung der Zielzeit auf einer Anzeigetafel sowie Drucker für Zieleinlaufprotokoll.

Die Anlage kann an vorhandenen Installationsplätzen angebaut werden, aber auch mit Kamerastativ und Kabeltrommeln mobil eingesetzt werden.

Der eingesetzte Schallwandler erfordert den Einsatz von 9mm- Startmunition.

Neben den handelsüblichen Lynx- Kameras sorgen zusätzliche Geräte dafür, dass die Anlage nach erfolgter Startfreigabe ggf. auch ohne Bediener- Eingriff einen Lauf aufzeichnen kann. Dadurch werden Bedienfehler minimiert und selbst bei Ablenkung des Personals wird bei Sprints ein Verlust des Zielbilds vermieden.

Wollen Sie eine Zielfotoanlage zur Zeitnahme im Stadion einsetzen, finden Sie hier einige Hinweise.

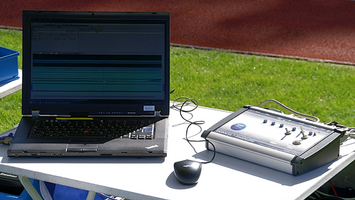

Zeitmessanlage im Stadion

Zeitmessung im Stadion

Die von DDMESS eingesetzten Zeitmessanlagen werden in aller Regel kabelgebunden betrieben. So lange Funkverbindungen keinen Rückkanal zum Starter aufweisen und die Verbindungsstabilität nicht permanent überwacht werden kann, wird DDMESS Funksysteme nur auf ausdrücklichen Kundenwunsch einsetzen.

Einige Stadien wurden mit einer Stadionverkabelung basierend auf der Empfehlung von DDMESS ausgerüstet. In solchen Stadien kann die Zeitmessanlage meist im dafür vorgesehenen Raum eingebaut und von dort aus betrieben werden. Beispiele sind:

Zittau, Weinaupark- Stadion
Pirna, Stadion "Am Kohlberg"
Dresden, Stadion Bodenbacher Straße, Steyerstadion
Freiberg

Empfehlung für Stadionverkabelungen
Unsere Empfehlung beruht auf einem weitgehend einheitlichen Steckersystem CA03/CA06 mit einer einheitlichen Steckerausführung zumindest für die Grundfunktionen Startleitung und Lichtschrankenanschluss. Zudem werden alle Stecker so ausgeführt, dass sie weitgehend unverwechselbar sind - oder wo das nicht möglich ist, dass Verwechslungen keine Beschädigung von Gerätetechnik hervorruft.
Und ein ganz wichtiger Aspekt: Jede verkabelte Leitung ist stets so ausgeführt, dass sie eine “Verlängerung” darstellt, man sie also im Fehlerfall auch problemlos durch eine Kabeltrommel ersetzen kann. Spezialleitungen werden so vermieden.

In aller Regel werden wir bei Ihnen nicht auf ein derart vorbereitetes System zurückgreifen können. Viele unserer Einsatzgebiete haben überhaupt keine Stadionverkabelung und oftmals fehlt es sogar an der Stromversorgung im Innenraum.

Regeln und Wünsche für die Platzvorbereitung

Vorbereitungs- und Nachbereitungszeit

Vorbereitung und Einmessen der Zeitmessanlage erfordern sorgfältiges und konzentriertes Arbeiten. I.d.R. kann man die Zeitmessanlage in ca. 40 Minuten vorbereiten und einrichten. Wir planen bei Verwendung einer einzelnen Zeitmessanlage zwei Stunden Vorbereitungszeit ein und können so auch ggf. auftretende Fehler noch beseitigen.

Planen Sie also ein, dass wir zwei Stunden vor dem Wettkampfbeginn mit dem Aufbauen und Einrichten der Technik beginnen und ca. 20 Minuten später einen funktionierenden Stromanschluss, einen stabilen größeren Tisch und ggf. Regenschutz benötigen.

Für Nachbereitung, Abbau und Verpacken der Anlage sind ca. 45 Minuten erforderlich. Erst danach können Tisch und Regenschutz abgebaut werden. Eigentlich muss die Zeitmessanlage nach dem letzten Zieldurchlauf noch 30 Minuten betriebsbereit gehalten werden, um Einsprüche bearbeiten zu können. Erst danach beginnt die Zeit für das Abbauen der Anlage.

Aufbau des Zielbereichs

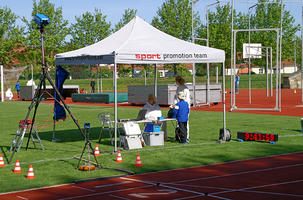

Die Zielkamera muss exakt in Verlängerung der Ziellinie ausgerichtet und möglichst hoch aufgestellt werden, so dass sie mit einem Winkel von mindestens 30° auf das Ziel schauen kann. Daher kann die Zielkamera nicht unter dem Regenschutz (Zelt) untergebracht werden und steht in einem Abstand von 3..5m seitlich der Ziellinie.

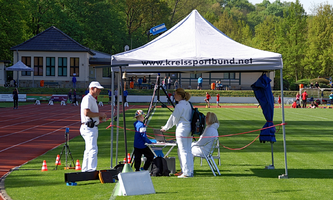

Der Arbeitsplatz für den Messrichter befindet sich am stabilen Tisch unter einem Regen-/Sonnenschutz (Zelt) idealerweise in Laufrichtung ca. 5m hinter der Ziellinie / Kamera und 3m von der Bahninnenkante entfernt. Der Bereich ist so auszugestalten, dass sich keine Personen zwischen Bahnkante, Kamera und Zelt aufhalten können. Dieser Bereich ist Sichtbereich der Kamera, Lichtschranke und Verkabelungsraum und daher sehr anfällig für Störungen.

Der Regenschutz muss derart gesichert sein, dass er sich auch bei stärkeren Windböen nicht bewegen und nicht etwa dabei die Zielkamera umreißen kann. Neben dem Ausfall der Zeitmessung in diesem Moment könnte dadurch auch größerer finanzieller Schaden entstehen (bitte auf ausreichenden Versicherungsschutz des Ausrichters achten!).

Der Bereich zum Sammeln der Athleten für Läufe, die am Ziel starten, befindet sich keinesfalls in Laufrichtung vor der Zielkamera / vor dem Zelt, sondern immer hinter dem Zelt. Halten sich Athleten vor dem Ziel auf, besteht die Gefahr, dass sie Kabel beschädigen und außerdem fehlt dem Messrichter die Sicht auf ankommende Läufer.

Verkabelungsbereiche

Da wir i.d.R. keine Funktechnik einsetzen, sind Windmesser und Startpistole per Kabel mit der Zeitmessanlage verbunden. Diese Kabel müssen im Stadion trittsicher verlegt werden können.

Bei der Planung des Wettkampfes ist bereits darauf zu achten, dass notwendige Wege der Athleten durch den Innenraum so geführt werden, dass eine Beschädigung von Kabeln vermieden wird. Im Innenraum dürfen sich ohnehin nur die unmittelbar an den Wettbewerben beteiligten Athleten und Offiziellen aufhalten. Im Interesse einer sicheren Veranstaltungsdurchführung legen wir großen Wert auf die Einhaltung und Durchsetzung dieser grundlegenden Sicherheitsregel.

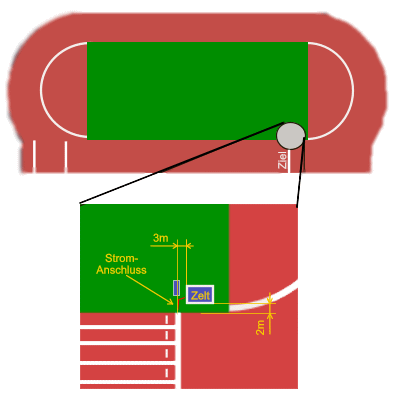

Falls Sie den Stromanschluss zum Ziel zuführen müssen, ist unbedingt auf eine trittsichere Verlegung zu achten. Am besten ist eine Lösung am Vortag herzustellen, bei der die Kabelführung unterhalb der Innenkantenabdeckung der Laufbahn bis zur Ziellinie geführt wird. Am Wettkampftag wird diese Stromleitung dann seitlich zur Zielkamera und von dort zum Arbeitsplatz geführt, so dass das Kabel im ohnehin zu schützenden Bereich liegt (im Bild rot eingezeichnet).
